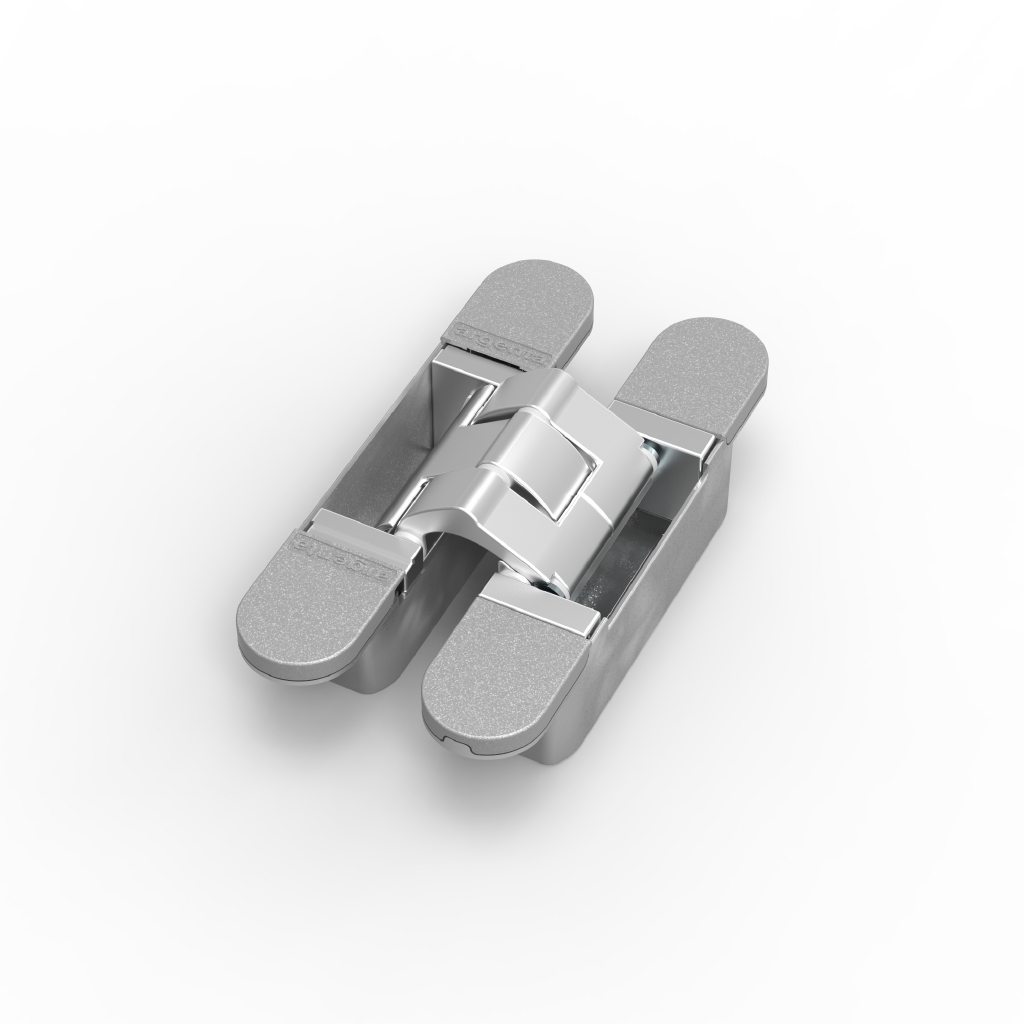

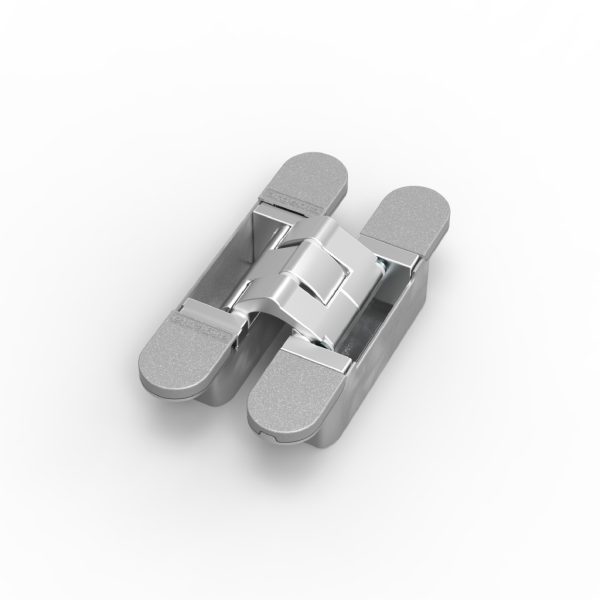

Argenta invisible regelbare 3D scharnier PRO XS4 mat CHR+grijs afdek.

Beschrijving

ONZICHTBARE SCHARNIEREN

INVISIBLES PRO XS-4

ONZICHTBAAR, COMPACT EN REGELBAAR SCHARNIER
Voor professionele grootgebruikers zijn er ook de invisible pro XS-4 scharnieren: onzichtbaar, compact en eenvoudig regelbaar, maar ze worden enkel in volumeverpakking verhandeld. Ook hier zijn nergens schroeven zichtbaar bij draaideuren met een openingshoek tot 180°. Opvallend is hier de beperkte inbouwdiepte van amper 23 mm. Universeel inzetbaar voor zowel linkse als rechtse deuren zijn ook deze scharnieren door één persoon makkelijk te plaatsen en af te regelen.

Technische eigenschappen:

pro XS-4
Materiaal zamak + ASA
Afwerking mat chroom +
wit, zwart of grijs
Deurdikte min. 28 mm
Min. deurdikte met max. voorhout 28 mm
Deurgewicht (2 stuks) (1) tot 40 kg
Deurgewicht (3 stuks) (1) tot 50 kg
Inbouwdiepte 23 mm
Afmetingen (L x B) 100 x 20 mm
Plaatsing en regeling Easy-Hook Light
Hoogteregeling(2) -2,5 / +2,5 mm
Breedteregeling(2) -2,0 / +2,0 mm
Aandruk(2) (diepteregeling) /
Max. Voorhoutsafmeting 4 mm
Openingshoek 180°
(1) gebaseerd op een referentiedeur van 1000 x 2000 mm
(2) neutrale stand fabrieksinstelling: standaard voor een van deurspeling 2 mm

Gewichtentabel:

Type scharnier pro XS-4
Aantal scharnieren 2 3
Max. deurgewicht
volgens deurbreedte
730mm 50 kg 65 kg
830mm 45 kg 60 kg
930mm 40 kg 55 kg
1030mm 35 kg 50 kg
