fischer Inslaganker EA II M10x30 elektrolytisch verzinkt (50st)

Beschrijving

fischer Inslaganker EA II M10x30 elektrolytisch verzinkt
Art. nr. 48332

Kenmerken
Eenvoudige slagmontage: niet dieper wegglijden tijdens de montage door duidelijke rand van de injectiehuls.
Gebruik van gebruikelijke metrische bouten en draadstangen reduceert complexiteit.
Krachten besparende seriemontage door middel van machinale Montagehulp EA II S-SDS.
Visuele controle door gestempelde markering.
ETA-goedkeuring voor ongescheurd beton en meervoudige bevestigingen.

Productomschrijving

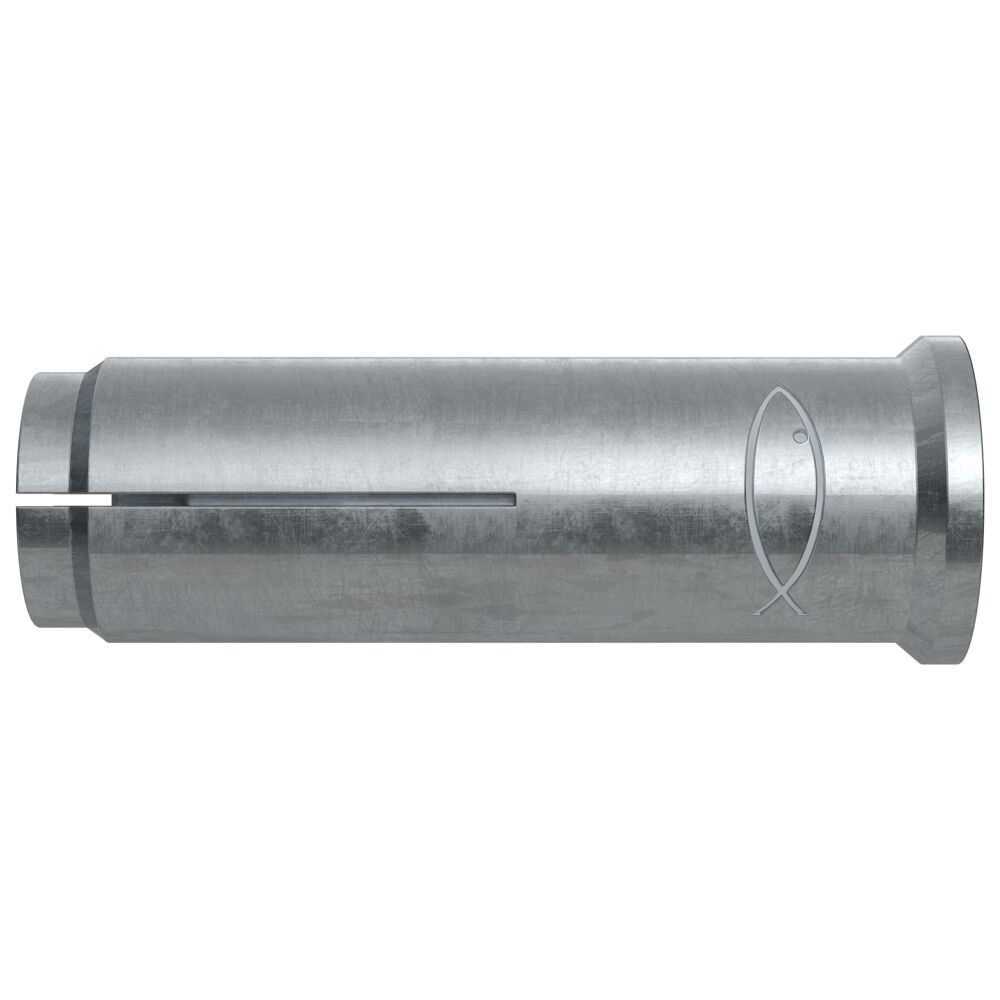

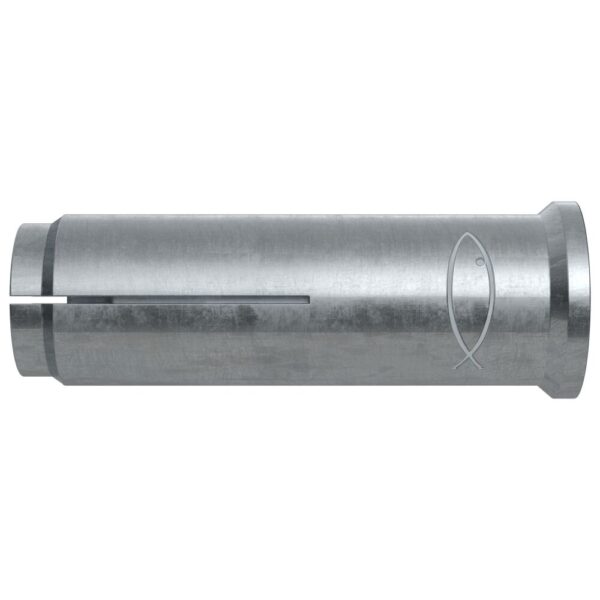

Het inslaganker met binnendraad en rand voor een eenvoudige slagmontage.

Voordelen
De ankerrand voorkomt dat het insalganker te ver wordt weggeslagen in het boorgat.
Door het metrische binnendraad is het mogelijk om standaard metrische bouten of draadstangen te gebruiken.
Het EMS inslaghulpstuk maakt een moeiteloze installatie mogelijk, met name in het geval van seriematige montage.
Bij het inslaan van het anker met het EHS Plus inslaghulpstuk kan je door visuele controle zien of het anker op de juiste manier geplaatst is. Het hulpstuk slaat namelijk een inkeping in de rand van het anker als het anker volledig is gespreid tegen de boorwand.
De zwarte uitvalbeveiliging voorkomt dat het anker uit het boorgat valt tijdens bovenhoofdse installatie.
Het raken van wapening tijdens inboren bij het gebruik van de EA II K is nagenoeg uitgelsoten dankzij de zeer korte verankeringsdiepte van slechts 25 mm.

Het fischer Inslaganker EA II is een inslaganker met binnendraad van gegalvaniseerd staal. Het inslaganker wordt met de hamer en lijnend met de verankeringsgrond aangebracht. Met het Montagehulpstuk EHS Plus of de Machinale montagehulp EMS wordt de huls door het indraaien van de inwendige stift open gespreid en spant zo tegen de wand van het boorgat. Voor een correcte spreiding hoeven geen koppels op de schroef uitgeoefend of een draadstang aangebracht te worden. Het fischer Inslaganker EA II is ideaal om sprinklerinstallaties, roosters of consoles binnenshuis met goedkeuring te bevestigen.

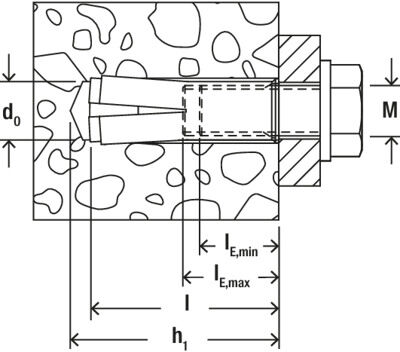

Technische gegevens
Goed-keuring JA
Boordiameter (d0) 12 mm
Min. inschroefdiepte (lE,min) 10 mm
Max. inschroefdiepte (lE,max) 14 mm

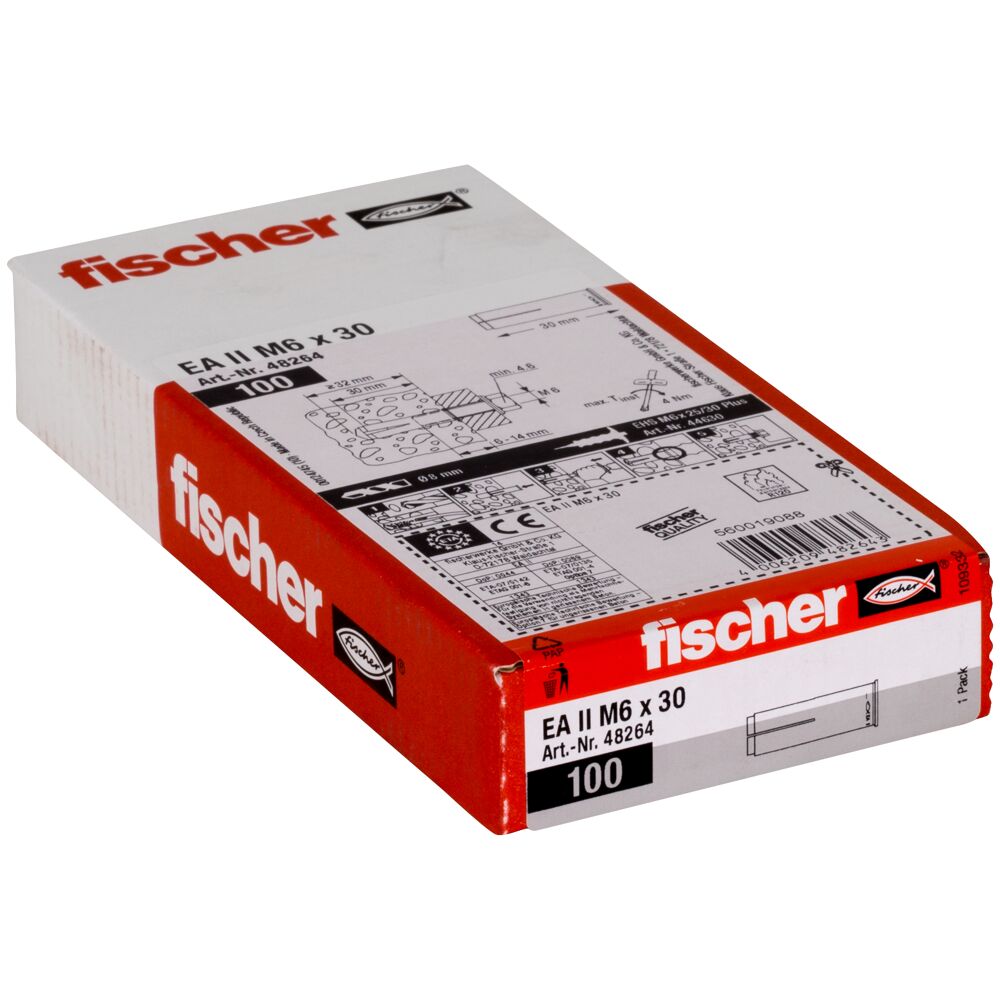

Soort verpakking Doos
Hoeveelheid 50 St.
GTIN (EAN-Code) 4006209483329

Montage instructies

Functie
De EA II is geschikt voor doorsteekmontage.
Plaats het inslaganker in het boorgat en beweeg het vlak op het oppervlak van de ankerbasis met een hamer.
De huls wordt vervolgens gespreid door de inwendige bout met het EHS Plus montagehulpstuk (alternatief: EMS machinemontagehulpstuk) in te drijven en tegen de boorgatwand te klemmen.
De montagehulpstukken moeten op de kraag van het anker worden geplaats voor een juiste spreiding.
