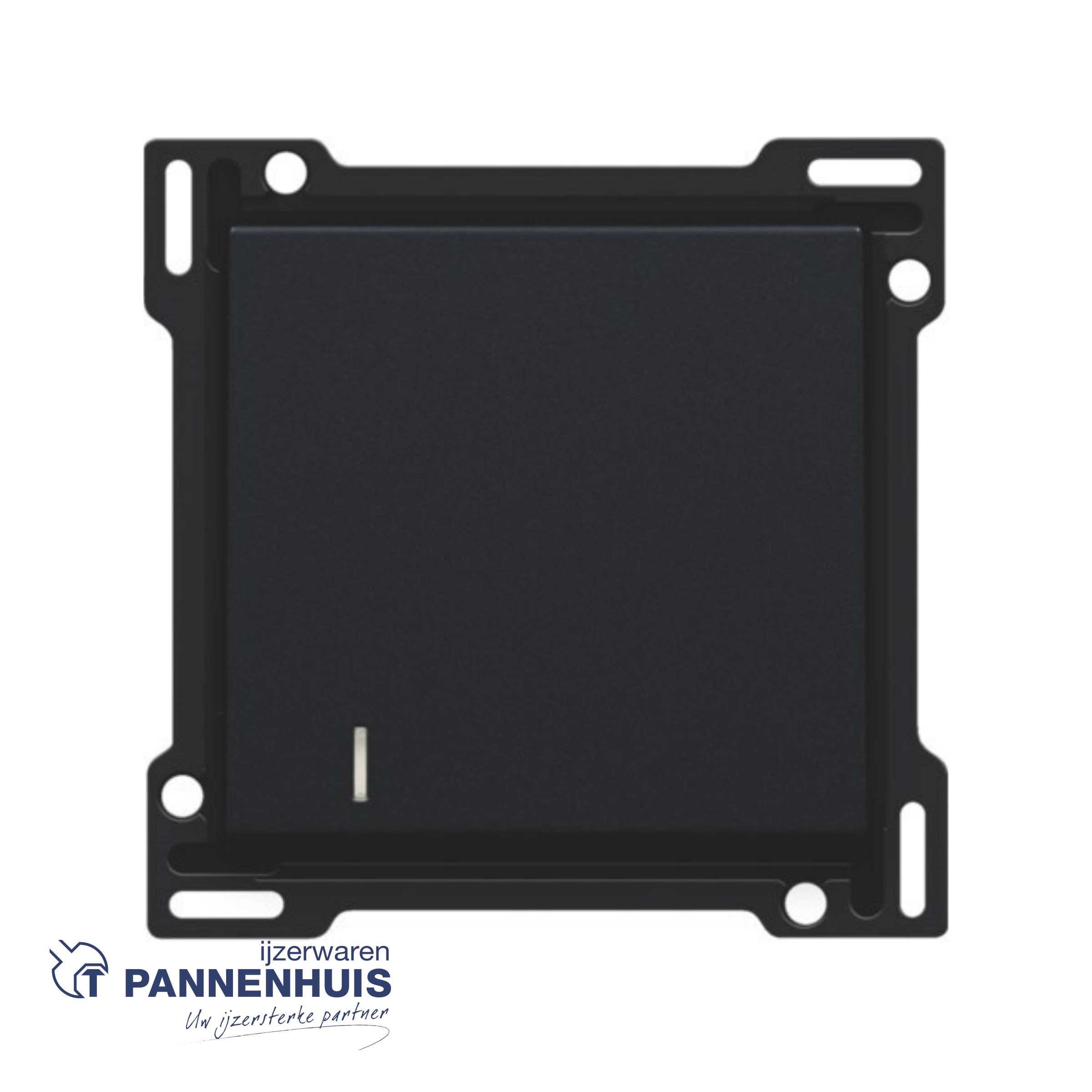

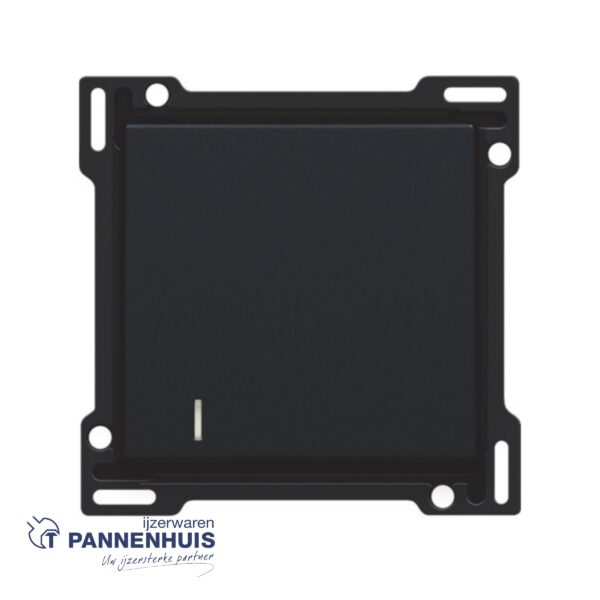

NIKO Afwerkingsset met lens voor enkelvoudige schakelaar of drukknop, zwart

Beschrijving

Afwerkingsset met lens voor enkelvoudige schakelaar of drukknop, black coated

Referentiecode
161-60005

BESCHRIJVING

Centraalplaat uitgevoerd met een enkelvoudige drukknop met lens. Met deze drukknop kan je 1 verlichting bedienen. De lens biedt je de mogelijkheid om een ledmodule achter te plaatsen zodat je kan zien of het licht al dan niet ingeschakeld is Afwerkingskleur: black coated.

LASTENBOEK

Afwerkingsset met lens voor enkelvoudige schakelaar of drukknop, black coated. De centraalplaat is omringd door een vlakke boord die op de 4 hoeken voorzien is van een rechthoekige opening, waarin zich telkens een multipositionele snaphaak bevindt. De opbouw van de centraalplaat zorgt ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De vlakke boord rondom de centraalplaat bevat eveneens 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat. Na montage van het geheel (afdekplaat, afwerkingsset en mechanisme) zijn er, dankzij de vlakke boord aan de centraalplaat, geen metalen delen zichtbaar.

Functie: De toets en het middenschijfje (boord) vormen één geheel.
Aantal bedieningsknoppen: 1 bedieningsknop
Materiaal centraalplaat: De centraalplaat is vervaardigd uit vormvaste polycarbonaat + asa en gelakt.
Kleur: black coated (bij benadering NCS S 9000 N, RAL 9004)
Lens: De toets van de drukknop is onderaan uitgerust met een kleine amberkleurige led (1,5 x 1,5 mm) om de status van de actie aan te geven.
Demontage: Voor demontage van de centraalplaat is de vlakke boord voorzien van twee inkepingen, aangeduid met een schroevendraaiersymbool. De demontage gebeurt eenvoudig en gemakkelijk d.m.v. een sleufschroevendraaier.
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Brandveiligheid
de kunststofdelen van de centraalplaat zijn zelfdovend (voldoen aan een gloeidraadproef van 650 °C)
de kunststofdelen van de centraalplaat zijn halogeenvrij
Afmetingen afwerking met vlakke boord: 56 x 56 mm (HxB)
Afmetingen afwerking zichtbaar gedeelte: 45 x 45 mm (HxB)

Afmetingen (HxBxD): 55.8 x 55.8 x 10.5 mm
Keurmerken: CEBEC
Markering: CE
