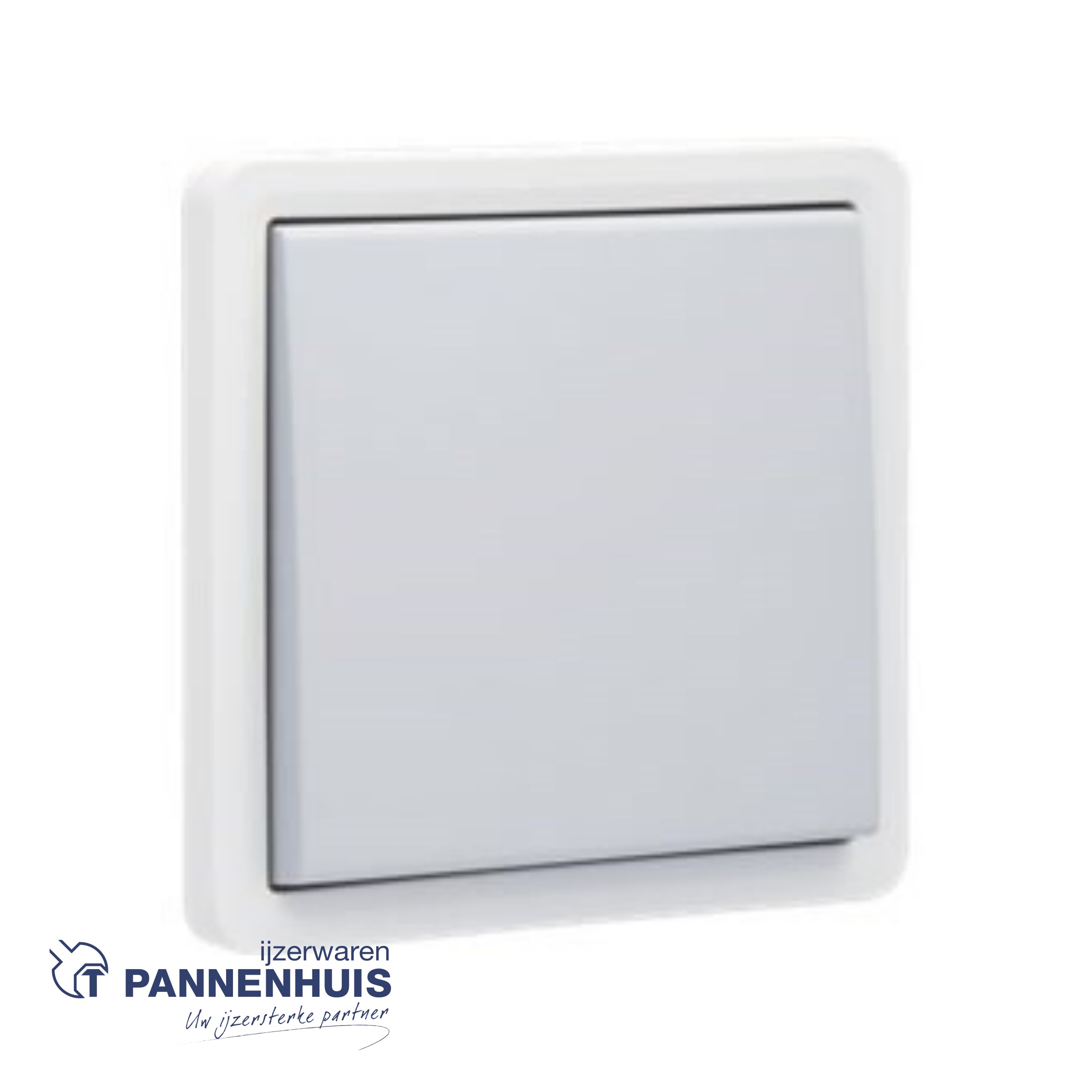

NIKO Hydro kruisschakelaar 10a met schroefklemmen GRIJS

Beschrijving

Spatwaterdichte kruisschakelaar 10 AX/250 Vac met schroefklemmen, grijs

Referentiecode
700-31700

BESCHRIJVING

Deze kruisschakelaar is voorzien met schroefklemmen en wordt in een Spatwaterdichte montagedoos geplaatst. Het geheel is spatwaterdicht wat het uitermate geschikt maakt voor gebruik in vochtige ruimtes en veeleisende omgevingen. Kleurcombinatie: lichtgrijs met donkergrijze toets.

LASTENBOEK

Spatwaterdichte kruisschakelaar 10 AX/250 Vac met schroefklemmen, grijs.

Functie: – schakelaar
blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
Kleur: De schakelaar is lichtgrijs (in de massa gekleurd, bij benadering NCS S 1502 – B, RAL 7035) en de bedieningstoets donkergrijs (in de massa gekleurd, bij benadering NCS S 3502 – B)
Kleurcombinatie: lichtgrijs met donkergrijze toets
Dichting: Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.
Aantal mechanismes: 1
Materiaal sokkel
ureumformaldehyde (UF) met hoge hitteresistentie
wit RAL9010 (bij benadering)
Materiaal afwerking: De rand van de schakelaar/drukknop is vervaardigd uit slagvast, stofwerend, halogeenvrij, zelfdovend polypropyleen (UL94-V2/1,6 mm). De bedieningstoets is vervaardigd uit vormvaste acrylonitril-butadieen-styreen (ABS).
Draadaansluiting
aansluitklemmen met gemengde schroefkop (Pz1-Sleuf 0,85 x 5 mm)
schroevendraaier glijdt niet van de schroefkop door de schroevendraaiergeleiding op elke schroef
Draadcapaciteit
tot 2 x 2,5 mm² draad per aansluitklem
Bedradingsruimte
21,9 mm bedradingsruimte onder het mechanisme
mechanisme wordt vastgehouden door 2 lateraal geplaatste houders in de doos
een snapverbinding houdt het bedrade mechanisme op zijn plaats
Ontmantelingslengte
8 mm ontmantelingslengte
onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
Verlichtingselement
de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement
linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes
Opbouwdoos: De functie is ontworpen om in een spatwaterdichte montagedoos geplaatst te worden. De functie heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos (apart te bestellen).
Chemische weerstand: ammoniakrijke omgevingen kunnen leiden tot snellere veroudering van de sokkel
Omgevingstemperatuur: -25 – +55 °C
Beschermingsgraad: IP55 voor de samenstelling van een functie en spatwaterdichte montagedoos
Slagvastheid: De combinatie van een Hydro mechanisme en een inbouw- of opbouwdoos heeft een slagweerstand van IK07 met een minimumtemperatuur van -25 °C en een maximumtemperatuur van 55 °C
Keurmerken: CEBEC
Markering: CE
