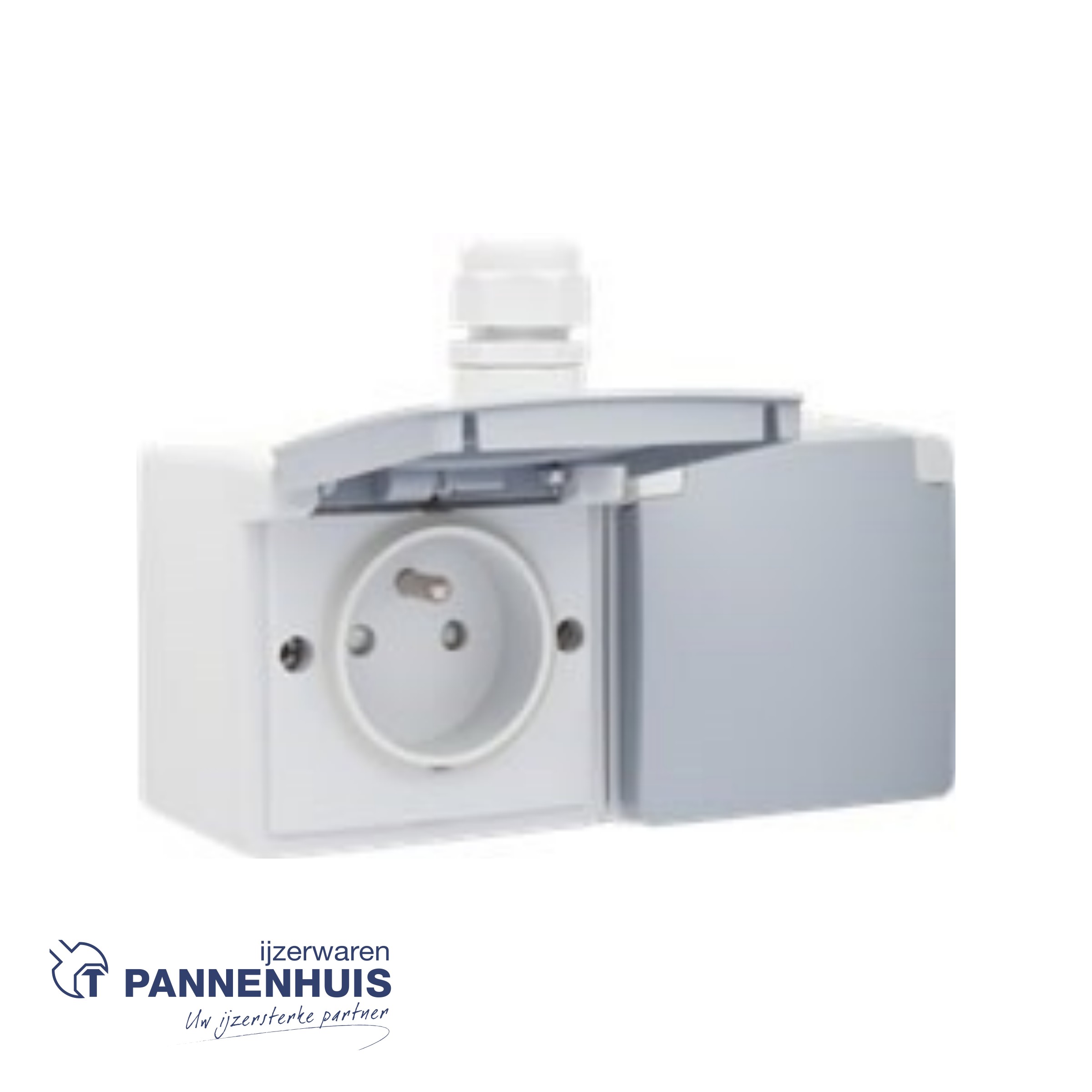

NIKO Hydro Spatwaterdichte dubbele Horizontale wandcontactdoos met penaarde GRIJS

Beschrijving

Spatwaterdicht dubbel horizontaal stopcontact met penaarde, beschermingsafsluiters en insteekklemmen inclusief opbouwdoos met één ingang bovenaan, grijs

Referentiecode
700-37753

ESCHRIJVING

Bij deze horizontale combinatie zijn de twee spatwaterdichte opbouwstopcontacten voorzien van een aardpen, beschermingsafsluiters en insteekklemmen. Beide stopcontacten zijn eveneens voorzien van een beschermklep met scharnieren en zijn voorbedraad (2,5 mm²) en gemonteerd in een dubbele spatwaterdichte opbouwdoos met één ingang bovenaan. Het geheel is spatwaterdicht wat het uitermate geschikt maakt voor gebruik in vochtige ruimtes en veeleisende omgevingen.Kleurcombinatie: lichtgrijs met donkergrijze beschermklep.

LASTENBOEK

Spatwaterdicht dubbel horizontaal stopcontact met penaarde, beschermingsafsluiters en insteekklemmen – inclusief opbouwdoos met één ingang bovenaan, grijs. Elk stopcontact wordt volledig bedekt door een naar boven scharnierende beschermklep. Een veer en een bevestigingshaakje houden de beschermklep stevig dicht.

Dichting: Het deksel heeft een aangespoten dichting en sluit hermetisch af op de aangepaste doos.
Aantal mechanismes: 2
Materiaal sokkel
ureumformaldehyde (UF) met hoge hitteresistentie
wit RAL9010 (bij benadering)
Materiaal afwerking: Het stopcontact is vervaardigd uit slagvast, stofwerend, halogeenvrij en zelfdovend polypropyleen (UL94-V2/1,6 mm). Het beschermingsdeksel is vervaardigd uit vormvaste acrylonitril-butadieen-styreen (ABS).
Materiaal aarding
massief vernikkelde penaarde in messing

Materiaal opbouwdoos: De opbouwdoos is vervaardigd uit slagvast, stofwerend, halogeenvrij en zelfdovend polypropyleen (UL94-V2/1,6 mm).

Bedradingsruimte
15,7 mm bedradingsruimte onder het mechanisme
mechanisme wordt vastgehouden door 2 lateraal geplaatste houders in de doos
een snapverbinding houdt het bedrade mechanisme op zijn plaats

Draadaansluiting
contactbussen uitgerust met insteekklemmen voor het vastklemmen van de draden

Draadcapaciteit
alle aansluitklemmen aan de bovenzijde van de sokkel
tot 2 x 2,5 mm² draad per aansluitklem
Materiaal aarding: massief vernikkelde penaarde in messing

Ontmantelingslengte
14 mm ontmantelingslengte
onuitwisbare aanduiding achterzijde: ontmantelingslengte
Opbouwdoos: De stopcontacten zijn gemonteerd in een dubbele horizontale spatwaterrdichte opbouwdoos met één M20-ingang voor de inbouw van twee apparaten. De doos wordt geleverd met één M20-wartel. Elk stopcontact heeft een aangespoten dichting en sluit hermetisch af op de dubbele doos. De bevestigingspunten van deze dubbele horizontale doos bevinden zich 50 mm uit elkaar op de verticale as en 71 mm uit elkaar op de horizontale as. Deze maataanduiding is onuitwisbaar aangebracht op de bodem van elke doos. De ovale schroefopeningen kunnen een onnauwkeurige boring opvangen. Door een persborging verzekert een afdichting de beschermingsgraad en dubbele isolatie. De doos beschikt over twee diagonale uitbreekbare condensatieopeningen.
Chemische weerstand: ammoniakrijke omgevingen kunnen leiden tot snellere veroudering van de sokkel
Beschermingsgraad: IP55 voor de samenstelling van een stopcontact en spuitwaterdichte montagedoos
Slagvastheid: De combinatie van een Hydro mechanisme en een inbouw- of opbouwdoos heeft een slagweerstand van IK07 met een minimumtemperatuur van -25 °C en een maximumtemperatuur van 55 °C
Kleur: Het stopcontact is lichtgrijs (in de massa gekleurd, bij benadering NCS S 1502 – B, RAL 7035) en het beschermingsdeksel donkergrijs (in de massa gekleurd, bij benadering NCS S 3502 – B)
Keurmerken: CEBEC
Markering: CE
