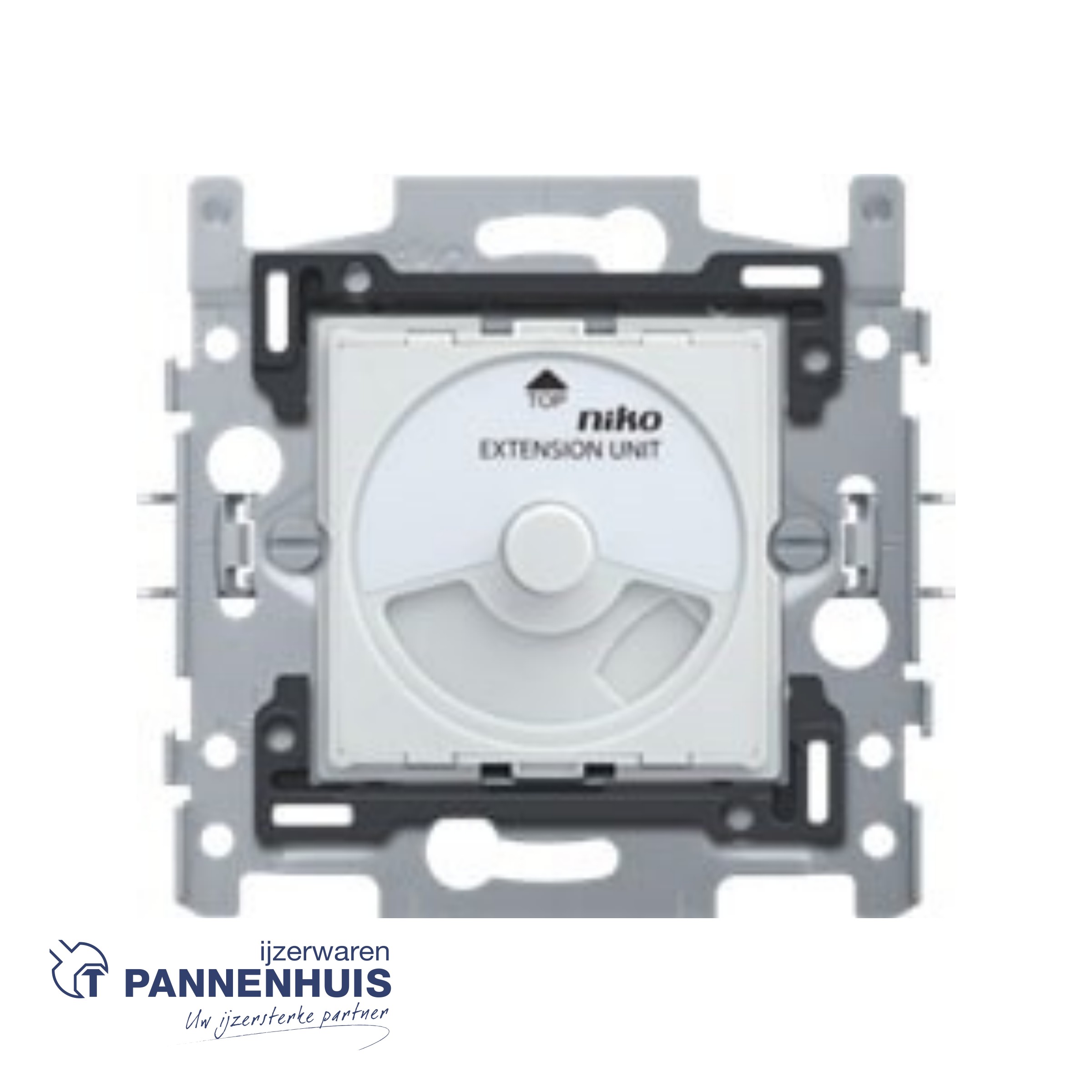

NIKO Sokkel voor draaiknopextensie van universele draaiknopdimmer

Beschrijving

Sokkel voor draaiknopextensie van universele draaiknopdimmer met CAB-ontstoring, 3-draads

Referentiecode
310-02000

BESCHRIJVING

Sokkel voor een draaiknopextensie van de universele draaiknopdimmer met CAB-ontstoring. Een afwerkingsset XXX-31003 en afdekplaat in een kleur naar keuze moeten afzonderlijk besteld worden.

LASTENBOEK

Sokkel voor draaiknopextensie van universele draaiknopdimmer met CAB-ontstoring, 3-draads.

Functie: Draaiknopextensie voor een universele draaiknopdimmer. Dit mechanisme maakt het mogelijk om vanop verschillende plaatsen eenzelfde lichtkring te dimmen met een draaiknop. Tot maximum vijf extensies kunnen aan één dimmer gelinkt worden. Inschakelen door op de knop te drukken en regelen door aan de knop te draaien.
Bromvrij: ja
CAB-ontstoring: deze dimmer is voorzien van een ontstoring voor CAB-signalen (frequentiedips tot 3 Hz). Deze geintegreerde ontstoring tracht als eerste zoveel mogelijk storende signalen uit het net te halen opdat de meeste lampen optimaal zouden branden zonder flikkering of gebrom.
Inbouwraam
metaaldikte 1 mm
na het snijden verzinkt op alle zijden, ook op de snijzijden
met 4 inloopsleuven met schroefgat van 7 mm
met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Bevestigingswijze
met klauwen die opengedraaid worden d.m.v. schroeven met een sleufkop (sleuf 0,8 x 5 mm), voor bevestiging in inbouwdoos met grijpvlakken
ingrijpdiepte klauwen: 31 mm
klauwen keren volledig terug bij het losschroeven
Draadaansluiting
de contactbussen zijn uitgerust met schroefklemmen voor het vastklemmen van de draden.
Draadcapaciteit
2 x 2,5 mm² per aansluitklem
Centerafstand
eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: Het inbouwraam is bovenaan en onderaan voorzien van een donkergrijze opzetboord van kunststof. Deze boord is vervaardigd uit pc+asa en is via een smeltproces met het inbouwraam verbonden. De hoeken van de twee opzetboorden zijn voorzien van rechthoekige openingen (7,9 x 1,5 mm) waarin zich telkens een multipositionele snaphaak bevindt.De 4 rechthoekige openingen zorgen ervoor dat bij onzorgvuldig pleisterwerk de afdekplaat steeds vlak tegen de muur bevestigd kan worden dankzij de snaphaken. Dit werkt in twee richtingen: als de inbouwdoos uit het pleisterwerk steekt, vangen de multipositionele snaphaken een speling tussen 1 à 1,2 mm op; als de inbouwdoos te diep in het pleisterwerk verzonken is, dan kunnen de snaphaken een speling tot 1,8 mm opvangen. De opzetboorden zijn eveneens voorzien van 4 ronde openingen die ervoor zorgen dat de afdekplaat correct gepositioneerd kan worden ten opzichte van de centraalplaat.
Voedingsspanning: 230 Vac ± 10 %, 50 Hz
Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
Aansluitklemmen: 4 aansluitklemmen
Omgevingstemperatuur: -5 – +40 °C
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
Afmetingen (HxBxD): 71 x 73 mm
Markering: CE
