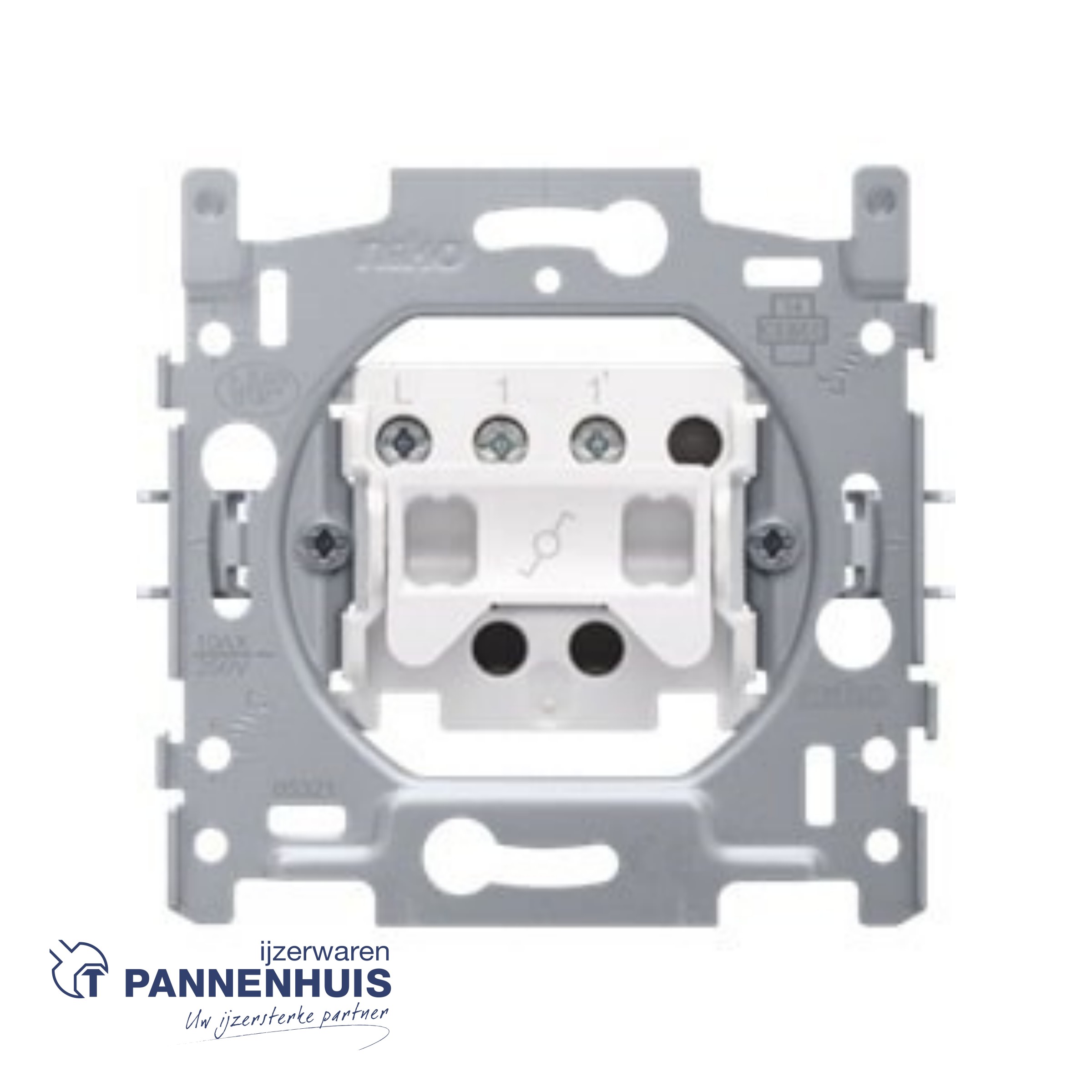

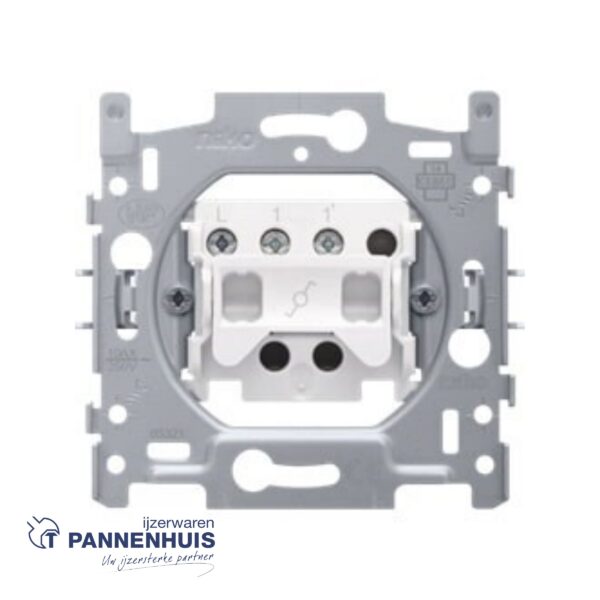

NIKO Sokkel voor een wisselschakelaar of wisseltrekschakelaar

Beschrijving

Sokkel voor een wisselschakelaar of wisseltrekschakelaar, 10 AX/250 Vac, schroefklemmen

Referentiecode
170-01600

BESCHRIJVING

Mechanisme voor een wisselschakelaar of wisseltrekschakelaar, met klauwbevestiging. Wisselschakelaars gebruik je om één lamp van op twee verschillende plaatsen te bedienen. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

LASTENBOEK

Sokkel voor een wisselschakelaar of wisseltrekschakelaar, 10 AX/250 Vac, schroefklemmen.

Functie: – schakelaar
blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
Aantal bedieningsknoppen: 1 bedieningsknop
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
SBL load: 100 W
Materiaal sokkel
ureumformaldehyde (UF) met hoge hitteresistentie
wit RAL9010 (bij benadering)
Inbouwraam
metaaldikte 1 mm
na het snijden verzinkt op alle zijden, ook op de snijzijden
met 4 inloopsleuven met schroefgat van 7 mm
met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Inbouwdiepte: 21 mm
Vereist type inbouwdoos
diepte: min. 40 mm (incl. bedradingsruimte)
klauw/schroefbevestiging: 60 mm
binnendiameter doos: 60 mm
meervoudige dozen centerafstand horizontaal: 71 mm
meervoudige dozen centerafstand verticaal: 60 mm
Bevestigingswijze
eenvoudige bevestiging in inbouwdoos met grijpvlakken
met klauwen die opengedraaid worden d.m.v. schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm), voor bevestiging in inbouwdoos met grijpvlakken
ingrijpdiepte klauwen: 31 mm
klauwen kunnen in hun oorspronkelijke positie teruggeduwd worden
klauwen kunnen met een schroevendraaier uitgeduwd worden
Centerafstand
eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Draadaansluiting
de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm)
elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt
Draadcapaciteit
alle aansluitklemmen aan de bovenzijde van de sokkel
tot 2 x 2,5 mm² draad per aansluitklem
Ontmantelingslengte
8 mm ontmantelingslengte
onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
Verlichtingselement
de sokkel is voorzien van 2 rechthoekige nissen voor een verlichtingselement
linkse nis (vooraanzicht): inklikken van verlichtingselement met draadjes
Omgevingstemperatuur: -5 – +40 °C
Afmetingen (HxBxD): 71 x 73 mm
Keurmerken: CEBEC
Markering: CE
