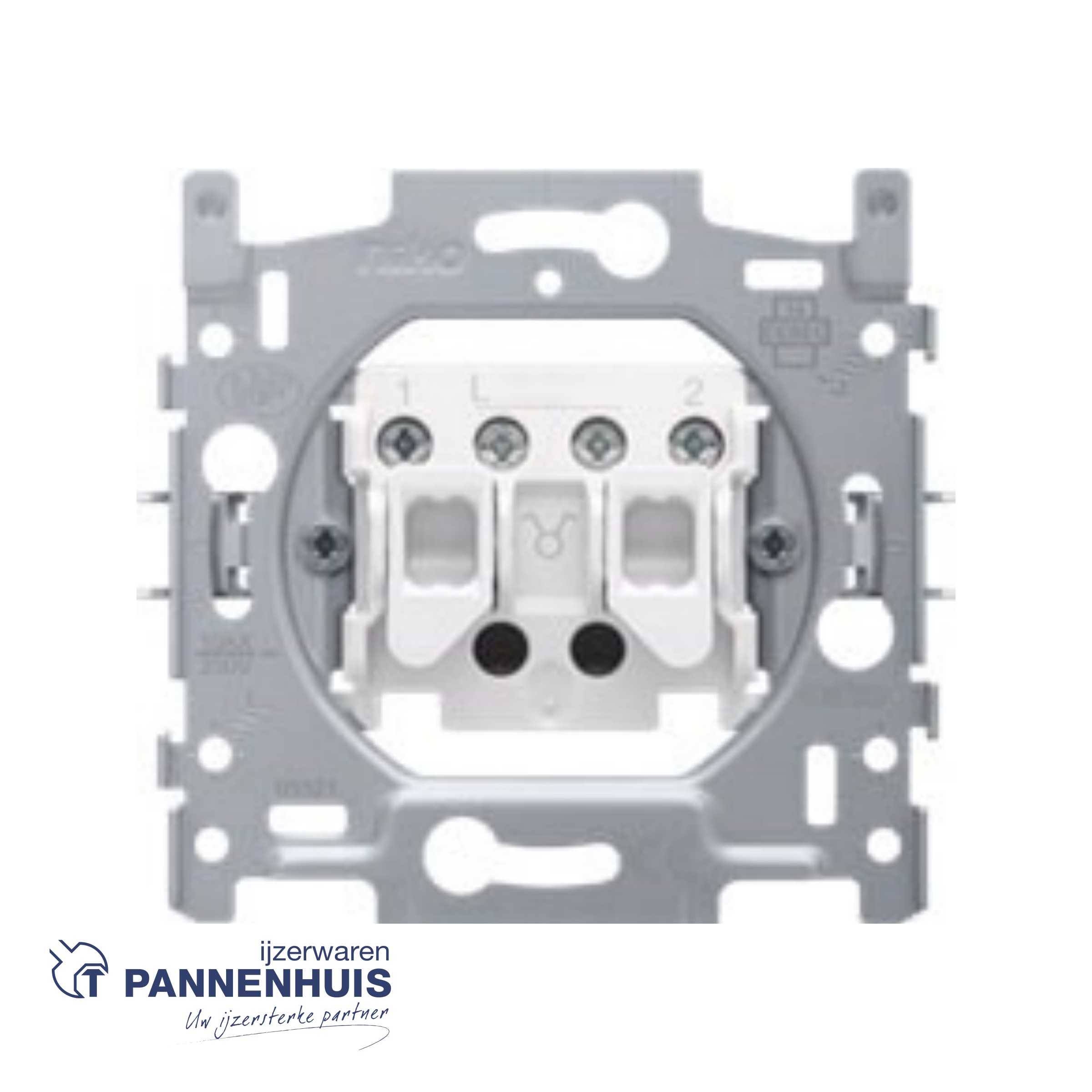

NIKO Sokkel voor serieschakelaar, 10 AX/250 Vac

Beschrijving

Sokkel voor serieschakelaar, 10 AX/250 Vac, schroefklemmen

Referentiecode
170-01500

BESCHRIJVING

Mechanisme voor een serieschakelaar, met klauwbevestiging. Een serieschakelaar heeft twee toetsen en kan je gebruiken om twee aparte lampen aan of uit te schakelen. Een afwerkingsset en een afdekplaat in een kleur naar keuze moet afzonderlijk besteld worden.

Dit artikel wordt beschermd door ten minste één octrooi (aanvraag). Zie www.niko.eu/innovation voor meer informatie over octrooien.

LASTENBOEK

Sokkel voor serieschakelaar, 10 AX/250 Vac, schroefklemmen.

Functie: – schakelaar
blokvormige zilvercontacten (cadmiumvrij) in kruisvorm opgesteld
Aantal bedieningsknoppen: 2 bedieningsknoppen
Maximale nominale waarde vermogenschakelaar: 16 A (beperkt door nationale regelgeving voor installaties)
Beschermingsgraad: IP41 voor de samenstelling van een mechanisme, centraalplaat en afdekplaat
Slagvastheid: De combinatie van een mechanisme, een centraalplaat en een afdekplaat heeft een slagweerstand van IK06
SBL load: 100 W
Materiaal sokkel
ureumformaldehyde (UF) met hoge hitteresistentie
wit RAL9010 (bij benadering)
Inbouwraam
metaaldikte 1 mm
na het snijden verzinkt op alle zijden, ook op de snijzijden
met 4 inloopsleuven met schroefgat van 7 mm
met 4 schroefgaten (aangeduid met schroefsymbool) met diameter van 3 mm voor montage op panelen
Inbouwdiepte: 18 mm
Vereist type inbouwdoos
diepte: min. 40 mm (incl. bedradingsruimte)
klauw/schroefbevestiging: 60 mm
binnendiameter doos: 60 mm
meervoudige dozen centerafstand horizontaal: 71 mm
meervoudige dozen centerafstand verticaal: 60 mm
Bevestigingswijze
eenvoudige bevestiging in inbouwdoos met grijpvlakken
met klauwen die opengedraaid worden d.m.v. schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm), voor bevestiging in inbouwdoos met grijpvlakken
ingrijpdiepte klauwen: 31 mm
klauwen kunnen in hun oorspronkelijke positie teruggeduwd worden
klauwen kunnen met een schroevendraaier uitgeduwd worden
Centerafstand
eenvoudige en vlotte montage van één of meerdere mechanismes door de aanduiding (krijtlijn, laser..) van het midden van het inbouwraam
verticale koppeling centerafstand 60 mm door in elkaar schuiven van meerdere sokkels, ze vergrendelen zich automatisch
verticale koppeling centerafstand 71 mm d.m.v. voorgevormde lipjes onderaan, door de lipjes naar beneden te plooien over een afstand van 1 mm steunen de sokkels tegen elkaar en blijft de centerafstand gewaarborgd
horizontaal koppelen van meerdere sokkels verloopt snel en perfect door omhooggeplooide zwaluwstaarten aan de linker- en rechterzijde
extra robuustheid door omhooggeplooide randen aan de buitenzijde van de sokkel en de doorzetting naar binnen toe
Opzetboord: 4 rechthoekige openingen (7 x 2,5 mm) die, als de inbouwdoos uit het pleisterwerk steekt, een speling tussen 1 à 1,2 mm kunnen opvangen, zodat de afdekplaat alsnog perfect tegen de muur kan aansluiten
Draadaansluiting
de contactbussen zijn uitgerust met kooiklemmen met onverliesbare schroeven met een gemengde schroefkop (Pz1 of sleuf 1 x 5 mm)
elke schroef heeft een schroevendraaiergeleiding die voorkomt dat de schroevendraaier van de schroefkop glijdt

Draadcapaciteit
alle aansluitklemmen aan de bovenzijde van de sokkel
tot 2 x 2,5 mm² draad per aansluitklem

Ontmantelingslengte
8 mm ontmantelingslengte
onuitwisbare aanduiding achterzijde: ontmantelingslengte en aansluitschema
onuitwisbare aanduiding voorzijde: klemmenaanduiding en schakelsymbool
Verlichtingselement
de sokkel is voorzien van 2 rechthoekige nissen voor verlichtingselementen
linkse en rechtse nis: inklikken van verlichtingselementen met draadjes
Omgevingstemperatuur: -5 – +40 °C
Afmetingen (HxBxD): 71 x 73 mm
Keurmerken: CEBEC
Markering: CE
